直线脱水振动筛

冠能直线脱水振动筛广泛用于选矿,选煤,建材,冶金和化工等行业。在选矿行业,常用于铁矿、有色金属矿,煤矿等物料的脱泥、脱水、脱介及尾矿干排处理。

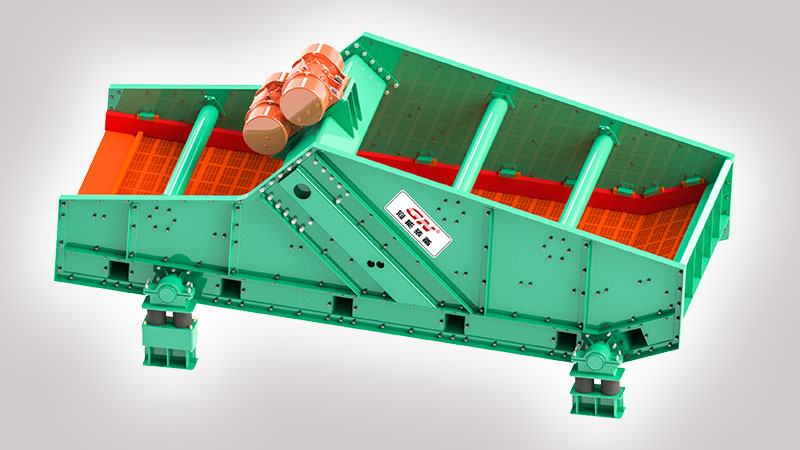

  • 冠能直线脱水振动筛广泛用于选矿,选煤,建材,冶金和化工等行业。在选矿行业,常用于铁矿、有色金属矿,煤矿等物料的脱泥、脱水、脱介及尾矿干排处理。设备采用先进的有限元分析和抗疲劳分析等设计手段,确保筛机的结构合理,能耗低和脱水干排能力大。能适应各种易腐蚀和易磨损的工作条件。处理量大、效率高、性能稳定。筛机尺寸大小也可根据客户要求量身定制。冠能直线脱水振动筛安装两台振动电机,利用反向自同步原理使筛体做直线运动。筛体带动筛面同步振动,将力传给筛上物料,冲击物料在筛面抛起进行固液分离和粗细颗粒物料的分离。物料连续不断由给料槽或旋流器直接入料,通过筛面进行脱水、脱介处理,筛上、筛下物料分别排入筛上和筛下收料槽内,进入下一工艺环节。激振力方向与水平夹角可根据客户现场物料性质设计,此夹角决定物料在筛面上的运行速度和设备的处理量。

    1-Linear-Dewatering-Screen2-Linear-Vibrating-Screen

    冠能直线脱水振动筛技术参数

    型号 GNLMZ1236 GNLMZ1536 GNLMZ1836 GNLMZ1848
    筛面面积 m2 4.32 5.4 6.48 8.64
    振动方向角 ° 38~52
    振动频率 Hz 16
    功率 kW 2*2.9 2*2.9 2*4.5 2*5
    双振幅 mm 4~6
    筛孔尺寸 mm 0.2-25mm
    物料干排量
    (干矿量m3/h)
    8~20 12~25 24~32 25~35
    安装倾角 ° ±4
    备注
    1. 以上参数仅供参考,可以依据客户情况调整,最终以报价和技术协议为准。
    2. 同尺寸不同工况物料要求,处理量差异较大,详情请咨询冠能公司。

    冠能直线脱水振动筛特点:

    • 整机正倾角安装,安装角度4度可调,适用于不同工艺物料要求。
    • 筛板入料端折面设计,更利于脱水处理及延长筛板使用寿命。
    • 橡胶减震弹簧设计,具有良好的阻尼性,减震效果好,噪音低,共振领域小,回弹性好,机械性能稳定,使用寿命长,成本低等优点。
    • 墙板无焊接,板材选用更具有良好冲击韧性和冷弯性钢板,采用进口HUCK铆钉液压拉紧装配,这种先进的设计使得墙板没有焊接残余应力和材质缺陷,避免了因以上缺陷导致墙板的疲劳强度降低。
    • 通过有限元分析,较大限度优化筛机结构强度和参振质量,减少应力,延长设备使用寿命。
    • 过流部件及易磨损部件采用美国进口喷涂机完成喷涂聚脲作业,耐腐蚀、耐冲刷、耐磨损。
    • 主要部件焊后热处理工艺,有效消除焊接应力。
    • 产品系列化,满足客户不同工艺条件的生产要求;聚氨酯筛板模块化,通用性更强,更换更方便。

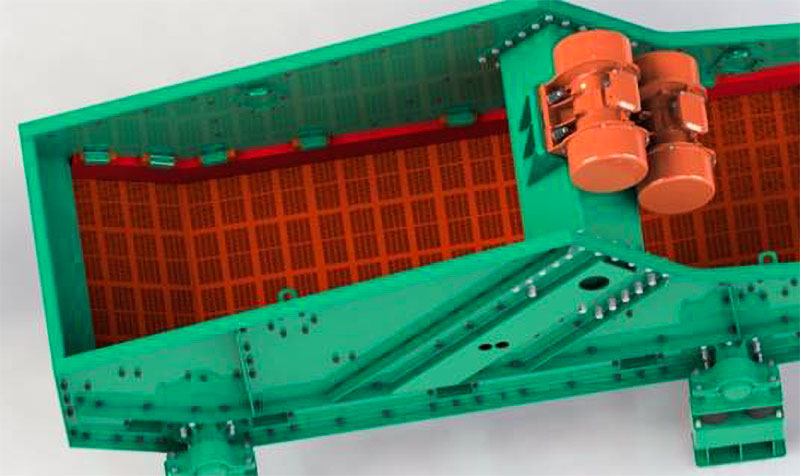

    冠能直线脱水振动筛筛板安装特点

    Dewatering Vibrating Screen4

    • 聚氨酯筛板模块化设计,筛板之间可以任意调换位置,优化筛板利用率,能够满足客户现场使用条件及环境,还可以为客户量身定做,符合客户特殊的实际应用需要。
    • 聚氨酯筛板采用三组分的复合性原料一次性浇铸而成,增强筛板的弹性和耐磨性。优异的弹性高效的解决了堵孔现象并大大的提高了筛板的使用寿命。
    • 筛板与轨座之间采用安装方便的扣接结构,轨座由我们公司特定的型材固定,这种结构的优点就是在保证有足够联接强度的状态下,使安装和更换筛板更方便快捷,从而提高工作效率,降低劳动强度。
    • 聚氨酯筛板模块化设计,随意调换筛板位置,增强筛板的利用率,减少备件的储备。筛板内嵌有足够强度的加强筋,保证筛板本身的刚度。
