叠层高频细筛

冠能叠层高频细筛主要适用于选矿、选煤等行业的细粒物料湿法筛分分级和脱水处理作业，可根据现场计需求设为2～5 层。冠能叠层高频细筛为本公司研发产品，利用双自由度共振原理，设计使用单一激振源（振动电机组）驱动，实现整机直线振动。
联系我们
产品描述
技术参数

  • 冠能叠层高频细筛主要适用于选矿、选煤等行业的细粒物料湿法筛分分级和脱水处理作业，可根据现场计需求设为2～5 层。冠能叠层高频细筛为本公司研发产品，利用双自由度共振原理，设计使用单一激振源（振动电机组）驱动，实现整机直线振动。冠能叠层高频细筛振动方式独特、节省能耗、筛分效率高、处理量大，技术先进、结构简单、运行稳定可靠，是目前细粒物料筛分领域技术先进的筛分设备。冠能叠层高频细筛采用柔性聚氨酯细筛网，开孔率高（28～45%），平均寿命大于6个月。

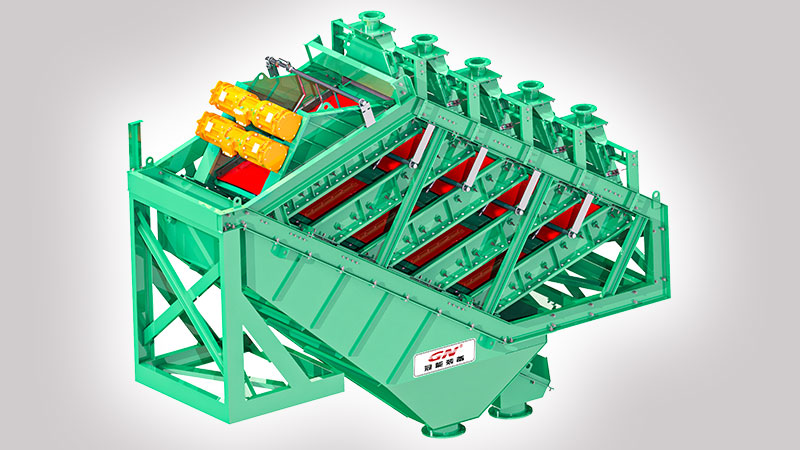

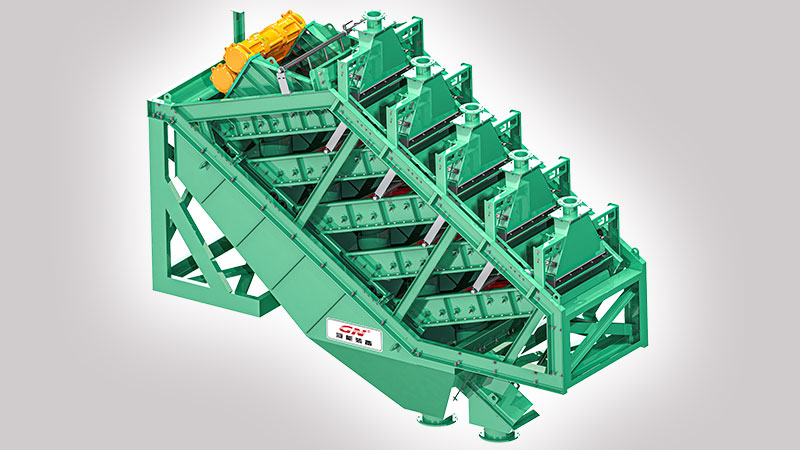

    Stack-Sizer-Vibrating-Screen1Stack-Sizer-Vibrating-Screen2

    叠层高频细筛-中小型技术参数

    型号GND3Z1014GND4Z1014GND5Z1014GND2Z1021GND3Z1021GND4Z1021GND5Z1021
    筛箱层数 3层 4层 5层 2层 3层 4层 5层
    筛分总面积 4.2㎡ 5.6㎡ 7㎡ 4.2㎡ 6.3㎡ 8.4㎡ 10.5㎡
    直线振动振幅(双) 1-2mm
    装机总功率（输出） 2台×1.84kW
    振动频率 25Hz
    筛面倾角 17.5°
    网孔大小 0.045 – 2 mm
    筛网尺寸（长×宽） 700×1050（mm）
    筛网数量 6张 8张 10张 6张 9张 12张 15张
    处理量（干矿m3/h） 6～18 8～24 10～30 5～12 6～19 8～25 10～32
    备注
    1. 以上参数仅供参考，可以依据客户情况调整，最终以报价和技术协议为准。
    2. 同尺寸叠层高频细筛不同工况物料要求，处理量差异较大，详情请咨询冠能公司。
    以上信息仅供参考！

    叠层高频细筛-中大型技术参数

    型号GND3Z1416GND4Z1416GND5Z1416
    筛箱层数 3层 4层 5层
    筛分总面积 6.72㎡ 8.96㎡ 11.2㎡
    直线振动振幅(双) 1-2mm
    装机总功率（输出） 2台×1.84kW 2台×2.3kW
    振动频率 25Hz
    筛面倾角 17.5°
    网孔大小 0.045 - 2mm
    筛网尺寸（长×宽） 840×1450(mm)
    筛网数量 6张 8张 10张
    处理量（干矿m3/h） 8～25 11～33 14～42
    备注
    1. 以上参数仅供参考，可以依据客户情况调整，最终以报价和技术协议为准。
    2. 同尺寸叠层高频细筛不同工况物料要求，处理量差异较大，详情请咨询冠能公司。
    以上信息仅供参考！

    冠能叠层高频细筛特点

    • 冠能叠层高频细筛采用双电机自同步原理设计而成，筛箱总装做直线运动。
    • 采用先进技术的进口激振电机（马丁电机或者OLI 电机），工作可靠，无故障运转时间长。
    • 叠层高频细筛筛箱总装呈多层布置，与同类筛机相比，具有占地面积小、单位面积处理量大、筛分效率高、功耗低、动载小、操作简单、性能稳定、安全耐用、维护量小等优点。
    • 采用柔性聚氨酯筛网，弹性好，不易堵网，单层筛箱可安装二至三张筛网。
    • 筛网采用拉网螺栓组件固定，操作方便，紧固可靠。
    • 振动筛表面处理采用喷砂处理工艺，喷涂用重度防腐油漆，具有良好的防腐性能，与物料接触面采用喷涂聚脲树脂耐磨防腐层的形式，保护筛机表面，延长筛机使用寿命。

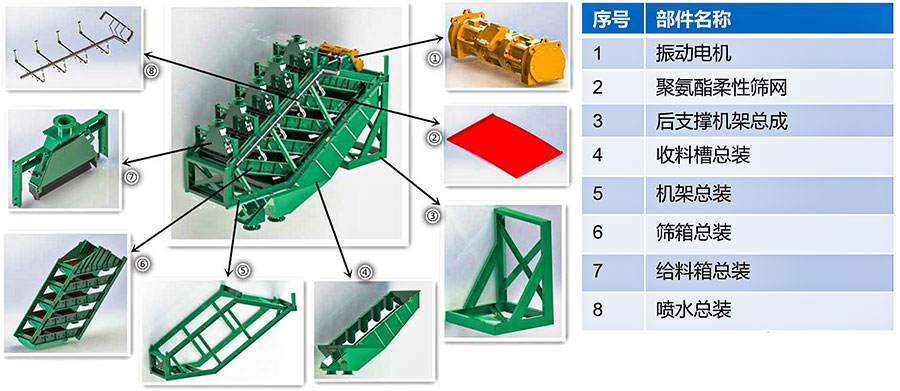

    冠能叠层高频细筛主要组成部件

    Stack Sizer Vibrating Screen4

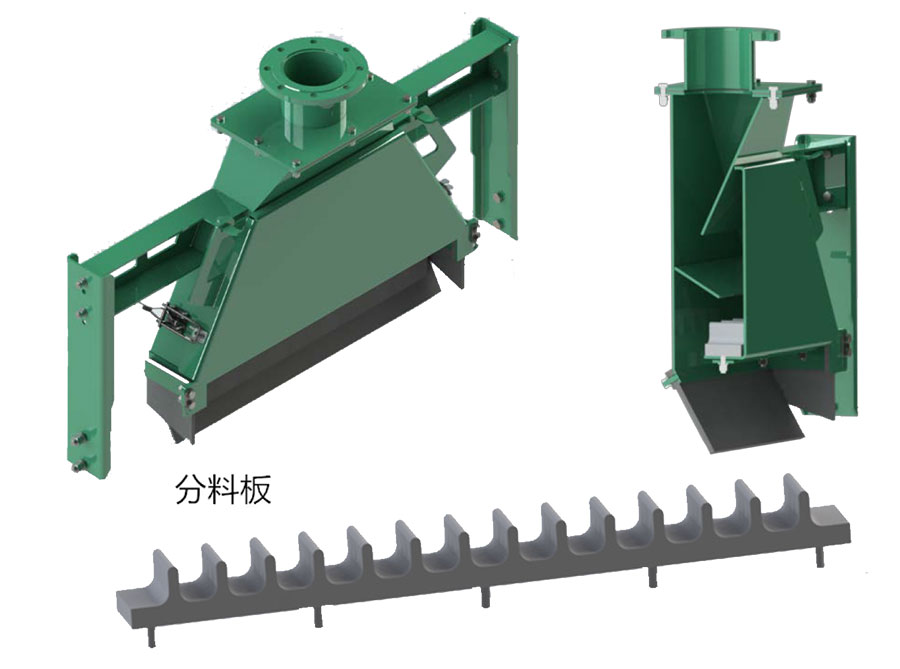

    冠能叠层高频细筛给料箱特点

    Stack Sizer Vibrating Screen5

    • 给料箱采用单元组合结构，各单元之间采用螺栓，或者采用快夹压紧的形式组合在一起，组装拆解方便，方便现场清理，与更换给料箱单元。当某一部分破损时，只需更换破损的部件，减少了维护成本，同时节省了资源。
    • 内部存在多级缓冲钢板和分料板缓冲，减缓物料流动，增加给料箱寿命，减缓给料箱出料速度，减缓对筛网的冲击，增加筛网寿命，减少筛网的损坏，降低生产和维修成本。
    • 给料箱总装下部安装分料板，将物料在给料箱中均匀分布，均匀的分布在筛网上，增大筛机的筛分效率。
    • 给料箱总装内侧均采用聚脲树脂喷涂，使给料箱有更好的耐磨与防腐性能，寿命更长久。
    • 给料箱高度可通过调整两侧安装孔位置，实现三档调节，找到更合适现场工况的高度。
