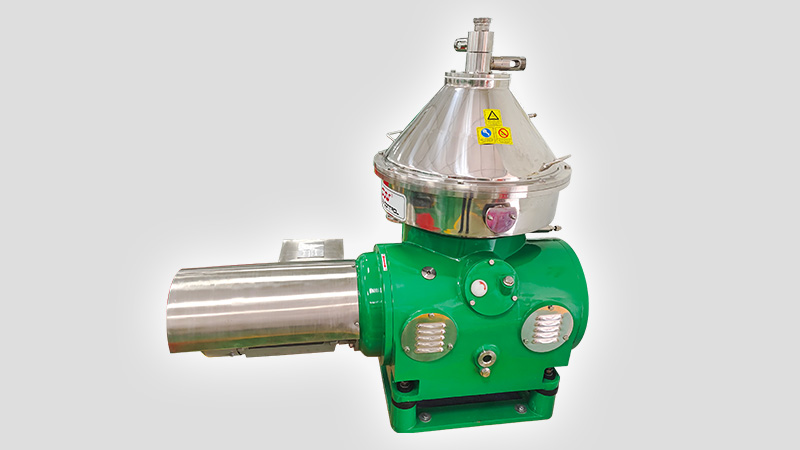

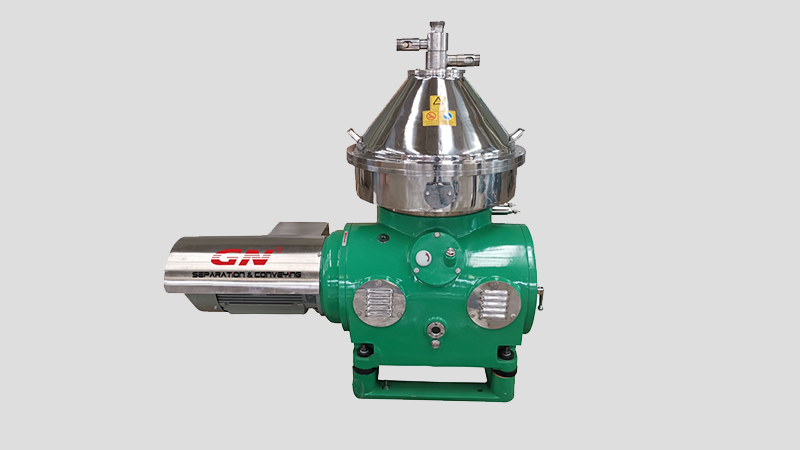

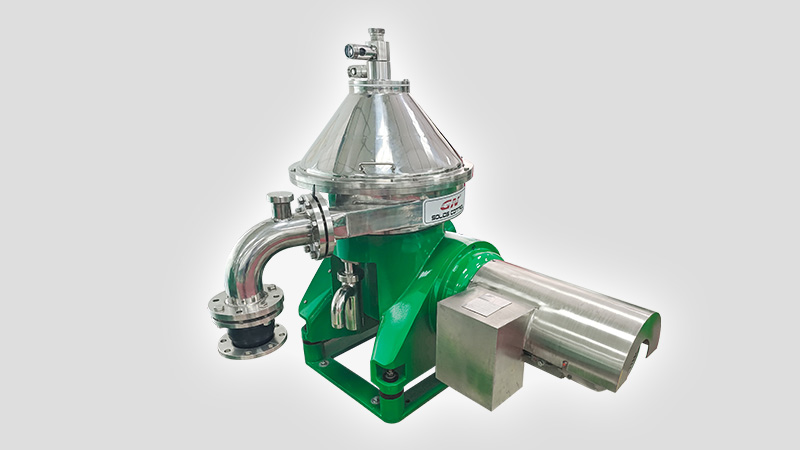

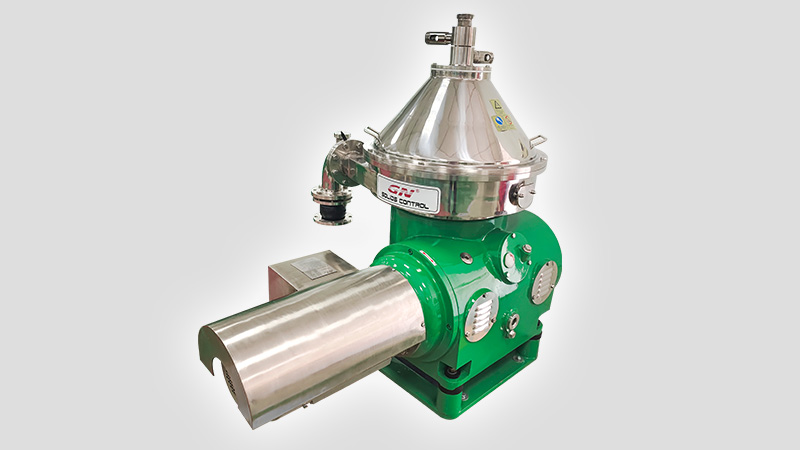

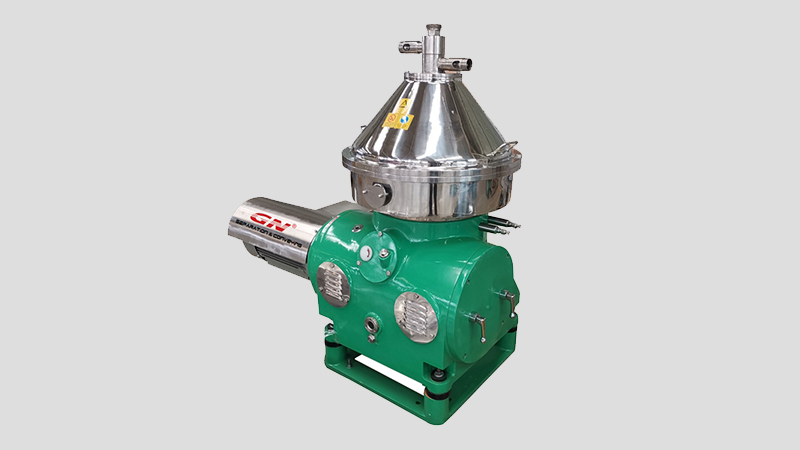

三相碟片分离机

冠能碟片式分离机是高速、平稳、密闭、高效和自动排渣的三相分离专用设备,广泛用于油、泥、水三相分离。所有与物料接触的零部件均由高级不锈钢材料制造,有效地减少被分离物料与所接触零件表面的化学作用。被分离后的轻、重相物料分别由两个不同大小的向心泵输出。该机采用上进料形式,对物料的进口压力较低。动力传动中采用了液力偶合和一对螺旋增速齿轮或皮带传动,既增速平稳、又能进行过载保护。
  • 冠能碟片式分离机是高速、平稳、密闭、高效和自动排渣的三相分离专用设备,广泛用于油、泥、水三相分离。所有与物料接触的零部件均由高级不锈钢材料制造,有效地减少被分离物料与所接触零件表面的化学作用。被分离后的轻、重相物料分别由两个不同大小的向心泵输出。该机采用上进料形式,对物料的进口压力较低。动力传动中采用了液力偶合和一对螺旋增速齿轮或皮带传动,既增速平稳、又能进行过载保护。

    滑动活塞的排渣动作由专门设计具有安全保护装置的PLC全自动控制柜自动控制,自动化程度高,对工艺调整的适应性强、调节方便 它具有转速高、运转平稳、进出口系统全部密封、噪音小、分离效果好等优点。专业设计的向心泵系统具有输出压力稳定、调节范围大、操作方便等特点。

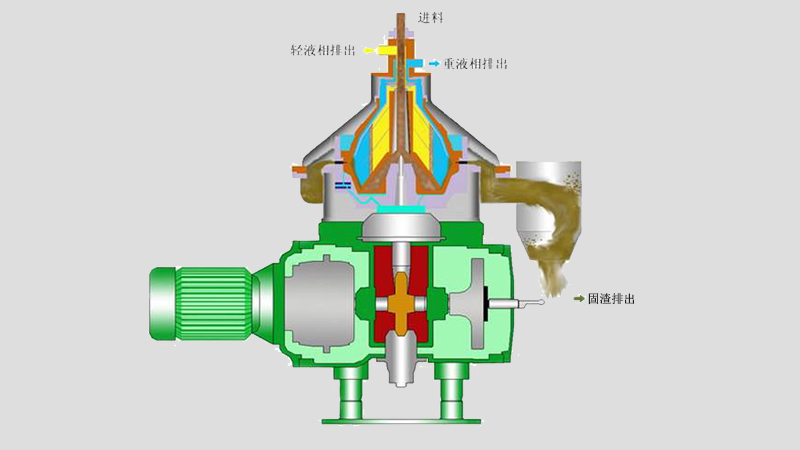

    碟片分离机工作原理:

    • 被分离的物料输入该机的心脏部分即转鼓内部,在强大的离心力作用下,物料经过一组碟片束的分离间隔中,以碟片中性孔为分界面,比重较大的液体沿碟片壁向中性孔外运动,其中重渣积聚在沉渣区,重相则流向上向心泵处;比重较小的液体沿碟片壁向中性孔内运动,汇聚至下向心泵处,轻重相分别由下向心泵和上向心泵输出;重渣则定期被排出;实行连续生产。
    • 特别适用于液液固的三相分离,比如:油水渣分离。
    • 通常进入三相碟片分离机的固相物料需要经过卧螺离心机降低含固量小于3%,固体颗粒小于400微米,能够使得三相碟片分离机获得最佳效果。

    三相碟片分离机技术参数

    型号GNSD-40GNSD-90GNSD-125GNSD-225
    类型 三相油水固分离碟片离心机
    转鼓直径 440mm 580mm 620mm 800mm
    滑动活塞 380mm 500mm 550mm 700mm
    理论处理量 1-2 m3/h 5-10m3/h 10-15 m3/h 20-25m3/h
    最大转速 7100RPM 6150RPM 6000RPM 4500RPM
    最大分离
    因素(G )
    12409G 12273G 12488G 9063G
    电机功率 11KW 18.5KW  30KW 45KW
    进料压力 0-0.1Mpa
    启动时间 10-15分钟
    进料含固量 小于3%
    用途 油,水,固三相分离
