大型香蕉筛

大型香蕉筛，也叫等厚筛，其外形酷似香蕉而得名香蕉筛。大型香蕉筛主要由箱式激振器、筛箱、减振弹簧、支座和驱动装置组成，运行振幅轨迹为直线。大型采用连续多段角度组合而成的折线型筛面设计，入料端筛面倾角大，可使物料快速运动和分层，有利于易筛物料透筛。随着靠近出料端筛面倾角的减小，物料的流速降低，增加了物料的透筛机率，提高了筛分效率。
联系我们
产品描述
技术参数

  • 大型香蕉筛，也叫等厚筛，其外形酷似香蕉而得名香蕉筛。大型香蕉筛主要由箱式激振器、筛箱、减振弹簧、支座和驱动装置组成，运行振幅轨迹为直线。大型采用连续多段角度组合而成的折线型筛面设计，入料端筛面倾角大，可使物料快速运动和分层，有利于易筛物料透筛。随着靠近出料端筛面倾角的减小，物料的流速降低，增加了物料的透筛机率，提高了筛分效率。香蕉筛主要应用于干式或湿式分级、脱泥、脱介等工艺环节。冠能大型香蕉筛安装两台齿轮箱式激振器，利用强制同步原理使筛体做往复直线运动。香蕉筛在激振力作用下带动筛面同步振动，将力传给筛上物料，冲击物料在筛面抛起进行分层并按规定粒度透筛分级。 香蕉筛采用连续多段角度组合而成的折线型筛面设计，入料端筛面倾角大，可使物料快速运动和分层，有利于易筛物料透筛。随着靠近出料端筛面倾角的减小，物料的流速降低，增加了物料的透筛机率，提高了筛分效率和处理量。大型香蕉筛激振力方向与水平夹角可根据客户现场物料性质设计，此夹角决定物料在筛面上的运行速度和设备的处理量。

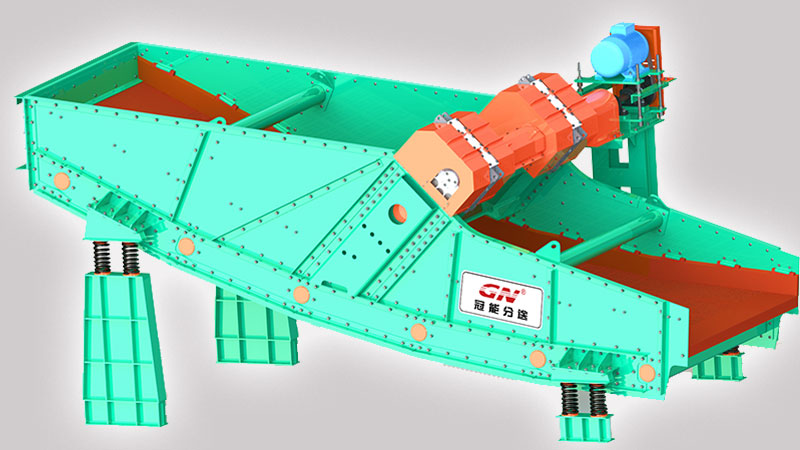

    Large Banana Screen4

    单层香蕉筛技术参数

    型号GNBS2461GNBS3061GNBS3661GNBS3673GNBS4361GNBS4373
    筛面面积 m2 14.64 18.3 21.96 26.28 26.23 31.39
    振动方向角 ° 45
    振动频率 Hz 12.5～16
    功率 kW 30 30 45 45 55 55
    双振幅 mm 8～12
    筛孔尺寸 mm 6～100
    处理量t/h 110～440 200～550 260～700 300～800 350～900 350～950
    筛面倾角 ° 5～34
    备注
    1. 以上参数仅供参考，可以依据客户情况调整，最终以报价和技术协议为准。
    2. 同尺寸不同工况物料要求，处理量差异较大，详情请咨询冠能公司。

    双层香蕉筛技术参数

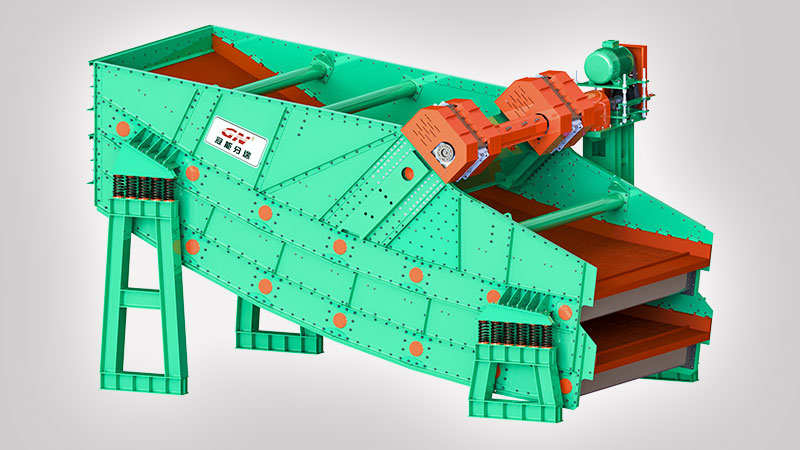

    Large-Banana-Screen36

    型号GNBD2461GNBD3061GNBD3661GNLW4373
    筛面面积 m2 14.64×2 18.3×2 21.96×2 31.39×2
    振动方向角 ° 45
    振动频率 Hz 12.5～16
    功率 kW 30 55 55 90
    双振幅 mm 8～12
    筛孔尺寸 mm 6～100
    处理量t/h 200～900 300～1300 400～1500 600～1800
    筛面倾角 ° 5～34
    备注
    1. 以上参数仅供参考，可以依据客户情况调整，最终以报价和技术协议为准。
    2. 同尺寸不同工况物料要求，处理量差异较大，详情请咨询冠能公司。

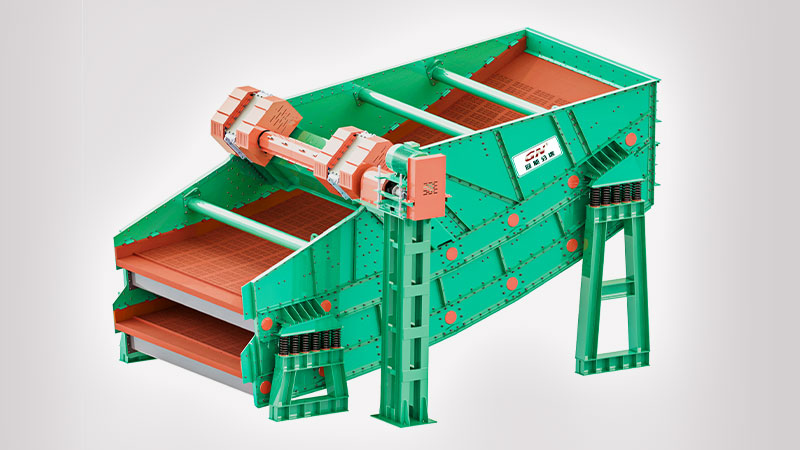

    Large Banana Screen21

    大型香蕉筛优势介绍

    • 冠能香蕉筛激振梁采用箱型结构设计且内设加强筋，刚度大、强度高。主要焊缝全部熔透，进行一级UT探伤和磁粉探伤检验，焊后进行热处理以消除焊接应力。激振梁配合面在组装前均采用数控机床进行精密加工，有效地保证筛机整体装配质量。
    • 冠能香蕉筛筛下横梁采用无缝矩形管与高强度钢板焊接结构，焊后进行热处理以消除焊接应力，两端面采用数控机床进行精密加工。
    • 冠能香蕉筛的过流部件，易磨损部件采用整件抛丸处理，耐磨聚脲材料表面喷涂工艺，延长零部件使用寿命。
    • 冠能香蕉筛针对客户特殊物料的工况条件下，振动筛可选择喷涂聚脲和粘接耐磨橡胶板双重耐磨工艺，保证设备长期有效的应用。
    • 冠能卓越的技术和设计能力，加工制造能力能够在各种工况条件下满足客户的实际需求。为 确保设备的良好运行，每台设备在出厂前均经过精心地组装和严格的出厂前空载试运行。
    • 冠能设计符合BS7608(钢产品的疲劳设计和评估）标准，预先通过有限元受力分析，对重要部件进行应力、位移分析，确保振动筛在客户现场的正常运行。
