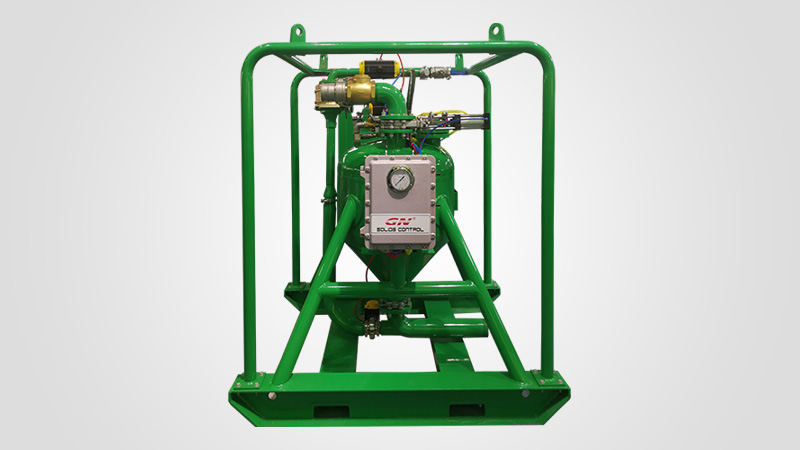

冠能污泥真空泵工作原理

吸取物料:主要通过高压、高速气体通过进气管组合进入射气管组件(由射气管组件中的气包产生高真空)是罐体内产生高度真空,通过如下步骤进行吸取物料:

2

1.气体经过进气管流入分气包,分气包产生真空(受限流动在通过缩小的过流断面时,流体出现流速增大的现象,其流速与过流断面成反比,流速的增大伴随流体压力的降低,在高速流动的流体附近会产生低压,从而产生吸附作用);
2.当气包吸气口产生低压压是,罐体内的空气流向分气包内,随压缩气体流出,即罐体内产生真空;
3.罐体内压力低于外界压力,物料会在大气压作用下进入罐体(清水可吸入高度6-9米,物料的比重和粘度不同输送距离不同);

物料排出:吸料过程完成后,压缩气体走向改变,随着罐体内的压力越来越高,物料在高压作用下排出储料罐外,随压缩气体一起流向远处(最远水平距离可达到500-1000米,物料的比重和粘度不同输送距离不同);

固体真空泵的主要技术参数:

规格及名称: GNSP20A/10A 型真空泵
液料入口公称内径: DN80 (设备自带快速接头),客户需购买负压钢丝软管(承受负压0.1MPa)
液料出口公称内径: DN80(设备自带快速接头)客户需购买正压钢丝软管(承受正压1MPa以上)
气体进公称内径: G1 (设备自带快速接头)客户需购买进气软管(承受压力1MPa及以上)
最大处理量:(GNSP20A)20m3/h/ (GNSP10A )10 m3/h
最大进气量:(GNSP20A)8m3/ min(280CFM)/ (GNSP10A气压力: 0.8MPa
外形尺寸(长×宽×高): GNSP20A:L1421mm×W900mm ×H1368mm     GNSP10A:L1421mm×W730mm ×H1271mm
重量: GNSP20A; 350kg      GNSP10A 320 kg
